LES CENTRAGES

I EFFETS SPHERIQUES
II NEUTRALISATON
III FRONTOFOCOMETRE

I EFFETS SPHERIQUES
1°) Définition
Un rayon lumineux passant par le centre optique d'une lentille n'est pas dévié. Si on observe un objet éloigné au travers une lentille sphérique, en déplaçant la lentille dans son plan, on observe que l'image A' se déplace. Ce déplacement est appelé effet sphérique.
2°) Observations
a) lorsque la lentille est concave, le déplacement de l'image est dans le même sens que le déplacement de la lentille.
(même = moins)
b) lorsque la lentille est convexe, le déplacement de l'image est dans le sens opposé à celui de la lentille.

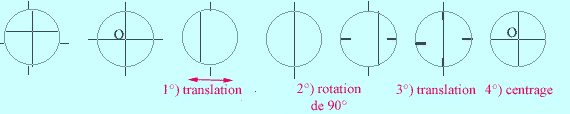

3°) Centrage à la croix
Observons au travers d'une lentille une croix dessinée, de dimension telle, qu'on aperçoive en même temps les traits à l'extérieur de la lentille et son image à l'intérieur de la lentille. Il n'existe qu'une position de la lentille où l'objet et son image coïncident. Il suffit de déplacer la lentille pour obtenir cette coïncidence. Le centre optique de la lentille se confond avec le centre de la croix observée. Il peut être marqué au feutre ou à la gouache. S'il n'y a pas de croix, un bord de tiroir ou de table peut faire l'affaire. On utilisera deux positions perpendiculaires de la lentille pour lesquelles l'objet et l'image sont confondus. L'intersection de ces deux positions repérées par un trait, précise le centre optique. Cette méthode est satisfaisante pour évaluer une hypothétique erreur de centrage sans se servir du frontofocomètre situé dans le laboratoire de l'échoppe. Un déplacement comporte toujours des risques en ces périodes troublées.
