IV LENTILLES SPHEROTORIQUES
1°) Définition
Une lentille sphérotorique est une lentille dont un des dioptres est torique et l'autre sphérique. Les tores utilisés en lunetterie sont principalement les tores en anneau et les tores en citrouille.

Les méridiens principaux de la lentille sont ceux du dioptre torique. Ils correspondent aux deux courbures perpendiculaires selon r (rayon du cercle en rotation autour de l'axe) et R rayon externe selon l'équateur du tore. Le méridien de l'axe est celui qui a le plus grand rayon de courbure. Le méridien du contraxe est celui qui a le plus petit rayon de courbure. Les lentilles sont de forme ménisque. A un dioptre sphérique convexe, on associe un dioptre torique concave vice versa On considérera qu'un dioptre torique est identique à un dioptre sphérique dans chacun des méridiens principaux et calculerons vergences et épaisseurs selon cette considération. En notant que l'épaisseur au centre est bien identique dans les deux méridiens.
2°) Base
Bien que cette notion pût sembler avoir disparu, elle reste toujours dans les consciences opticiennes (Essilor parle toujours de base pour ses solaires. Base 8 signifie que le dioptre avant a une vergence de 8d). Alors parlons en. Pour appairer des lentilles dans une monture, une sphérique et une sphérotorique, il faut par esthétisme qu'elles aient à peu près les mêmes courbures et puis, surtout, satisfaire le mieux possible aux exigences des rayons obliques déterminés par Tscherning. On choisit comme base ou comme dioptre de référence de fabrication, celui qui a la plus petite vergence en valeur absolue et par conséquence le plus grand rayon. Comme nous venons de le voir, il correspond au méridien de l'axe dans un tore. La base est principalement torique, elle peut être sphérique. Exemples: Soit une lentille dont les vergences principales sont

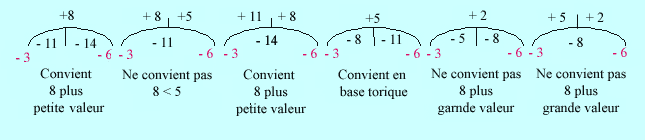

Dx = -3 d et Dy = - 6 d. La base a une vergence de 8 d sans que l'on en précise le signe. six possibilités sont à envisager.


Nous trouvons donc trois possibilités de fabrication en base 8 d. Une en dioptre convexe + 8 d et deux en dioptre torique avec un dioptre sphérique de -14 d et +5d
3°) Observations
De même qu'il était possible d'observer un effet sphérique(toujours valable ici dans chaque méridien), il est possible d'observer un mouvement pendulaire. L'image d'une ligne bascule en sens contraire au mouvement de la lentille dans l'axe de cylindre + ( le plus visible) et dans le même sens dans le cylindre d'axe moins (moins = même). L'épaisseur de la lentille est la plus importante aux bords dans l'axe de cylindre plus (moyen de préaxage et de vérification rapide).
